Das Programmieren von Grafiken ist insofern intersessant, weil dabei zum einen weitgehend der eigenen Fantasie freien Lauf gelassen werden kann. Zum anderen ist beim Programmablauf unmittelbar zu erkennen, ob das auf dem Display Dargestellte den eigentlichen Absichten entspricht.

Bei Zahlen ist das so eine Sache. Das Programm berechnet etwas und gibt das Berechnete aus. Das Berechnete – ist man ehrlich – wird eventuell unkritisch hingenommen, schließlich hat es ja der Computer berechnet. Da steht eine Zahl oder stehen mehrere Zahlen auf dem Display – wird schon richtig sein.

Jedes der folgenden Grafikprogramme besteht aus der in der Abbildung 1 dargestellten grafischen Benutzeroberfläche – dem Hauptfenster – mit einem darauf platzierten Canvas-Widget.

Wie bereits auf der Seite 1.2 erwähnt, ist ein Canvas-Widget eine Zeichenfläche auf der grafischen Benutzerberfläche – dem Hauptfenster.

In der Tabelle 1 sind die Methoden des Canvas-Widget aufgeführt und werden erklärt.

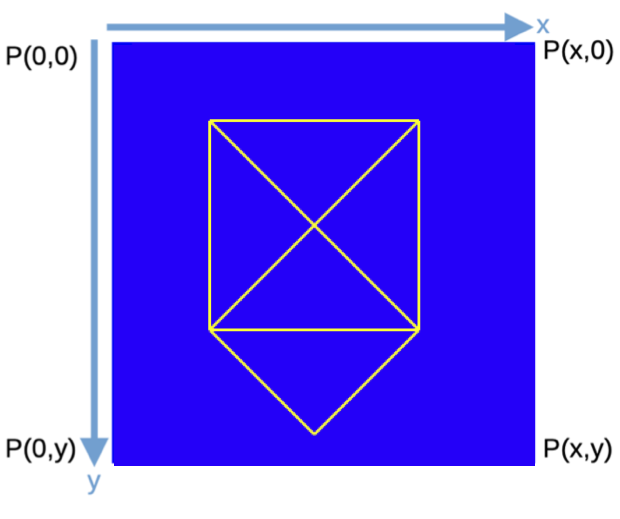

Das virtuelle Koordinatensystem des Canvas-Widgets ist in der Abbildung 2 dargestellt, wobei die y-Achse des Koordinatensystems nach unten (Süden) gerichtet ist (vergleiche auch Seite 1.2 und Seite 1.2.1.

Der Grund, weshalb die y-Achse des Koordinatensystems nach unten gerichtet ist, lag in der Vergangenheit an den Kathodenstrahl-Röhren-Bildschirmen der Computer. Die Pixel wurden auf den Bildschirmen vom Kathodenstrahl zeilenweise von links oben nach rechts unten dargestellt.

Nicht nur zur Weihnachtszeit gilt:

• Das ist das Haus vom Nikolaus

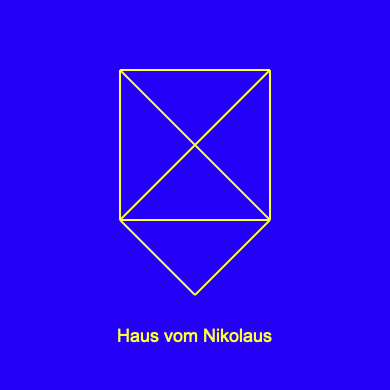

Wie in der Abbildung 3 allerdings zu sehen ist, steht das »Haus vom Nikolaus« – wie bereits erwähnt – auf dem Kopf, weil es vom Programm in Richtung der y-Achse gezeichnet wird.

Kurios ist allerdings, dass der Text »Haus vom Nikolaus« in Richtung der y-Achse nicht auf dem Kopf steht.

import tkinter as tk

# Funktion
def zeichnen():
    canvas.create_line(\
        (125, 75), (275, 75), width=2, fill="yellow")
    canvas.create_line(\
        (275, 75), (275, 225), width=2, fill="yellow")
    canvas.create_line(\
        (275, 225), (125, 225), width=2, fill="yellow")
    canvas.create_line(\
        (125, 225), (125, 75), width=2, fill="yellow")
    canvas.create_line(\
        (125, 75), (275, 225), width=2, fill="yellow")
    canvas.create_line(\
        (275, 225), (200, 300), width=2, fill="yellow")
    canvas.create_line(\
        (200, 300), (125, 225), width=2, fill="yellow")
    canvas.create_line(\
        (125, 225), (275, 75), width=2, fill="yellow")
    canvas.create_text(\
        (200, 340), text="Haus vom Nikolaus",\
                   font=("Arial", 18), fill="yellow")

# grafische Benutzeroberfläche
root=tk.Tk()
root.title("Nikolaushaus")
root.geometry("400x400")
root.resizable(False, False)

canvas=tk.Canvas(root, background="blue")

# Funktionsaufruf
zeichnen()

canvas.pack(fill=tk.BOTH, expand=True)

root.mainloop()

Aufgabe A44

Gleichsam gilt nicht nur zur Weihnachtszeit:

• Das ist das Haus vom Nikolaus und nebenan das vom Weihnachtsmann.

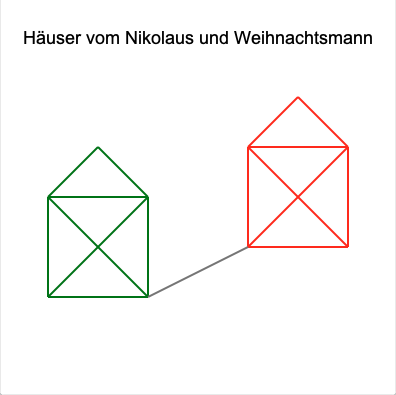

Zeichne auf ein Blatt Papier – wie in der Abbildung 5 dargestellt – die miteinander verbundenen Häuser ohne den Stift anzuheben.

Von welchen Eckpunkten aus können die beiden miteiander verbundenen Häuser gezeichnet werden, ohne den Stift beim Zeichnen anzuheben?

Implementiere ein Programm »haeuser.py« am Computer.

Das Programm soll aus zwei Teilen bestehen:

• einer Funktion »zeichen« zum Zeichnen der Häuser
• der grafischen Benutzeroberfläche – dem Hauptfenster mit dem darauf platzierten Canvas-Widget

Das Programm soll die Linlien in der Reihenfolge auf dem Display zeichen, wie du sie auf dem Blatt Papier gezeichnet hast.

Führe das Programm aus und teste, ob es fehlerfrei läuft und den gestellten Anforderungen entspricht.
